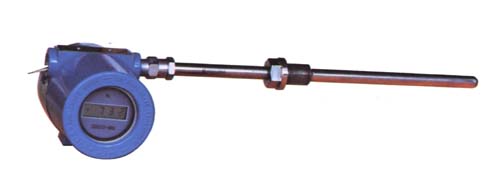

产品名称：一体化温度变送器
1、应用
通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。
2、特点
二线制输出4-20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
安全可靠，使用寿命长；
冷端温度自动补偿，非线性校正电路 ；
3、工作原理
防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
4、主要技术参数
产品执行标准
IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94
5、测温范围及允差
1）热电阻测温范围及允差
|
型号 |
分度号 |
测温范围 |
精度等级 |
允许偏差 |
|
WZPB |
Pt100 |
-200℃~+500℃ |
A级
B级 |
±(0.15+0.002t)
±(0.30+0.005t) |
|
WZCB |
Cu50 Cu100 |
-50℃~+100℃ |
--- |
±(0.30+0.006t) |
2）热电偶测温范围及允差
|
型号 |
分度号 |
允差等级 |
|
Ⅰ |
Ⅱ |
|
允差值 |
测温范围 |
允差值 |
测温范围 |
|
WRNB |
K |
±1.5℃ |
-40℃~+375℃ |
±2.5℃ |
-40℃~+333℃ |
|
±0.004t |
375℃~1000℃ |
±0.0075t |
333℃~1200℃ |
|
WRMB |
N |
±1.5℃ |
-40℃~+375℃ |
±2.5℃ |
-40℃~+333℃ |
|
±0.004t |
375℃~1000℃ |
±0.0075t |
| |
