◆ 概述
　　WZPD系列电机用埋置式热电阻（简称热电阻）适用于电机绕组及电机铁芯测温用铂热电阻作为温度传感器与显示仪表配套，测量电机中绕组或定子铁芯的温度，也适用于有类似测温要求的其它机械装置，安装特别简单，直接显示出线圈的实际工作温度。

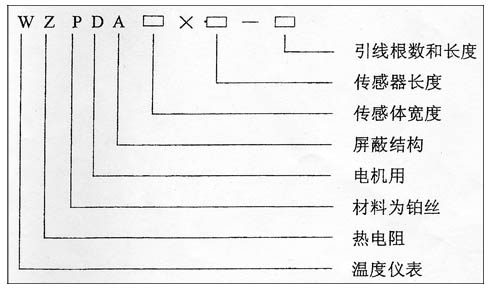

◆ 型号
　　热电阻分为普通型(WZPD)、屏蔽型(WZPDA)订货时需注明，如有特殊要求可与本公司商量订制。

◆ 基本技术参数

　※ 热电阻为连续工作时，防护等级为IP65。
　※ 热电阻的常温绝缘电阻大于100M Ω。
　※ 热电阻的上限温度绝缘电阻大于10M Ω。

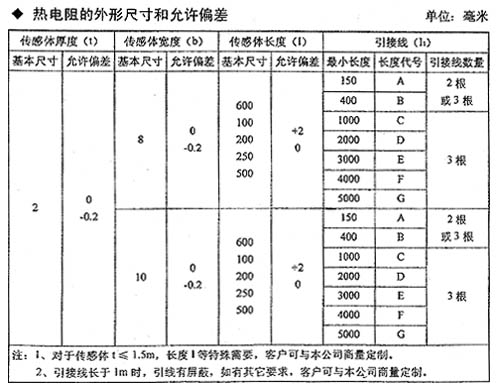

　※ 基本参数表

　　表1

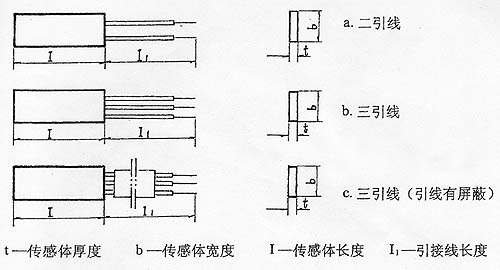

◆ 热电阻的外形和尺寸符号（图1）
　

图1 热电阻外形和尺寸符号

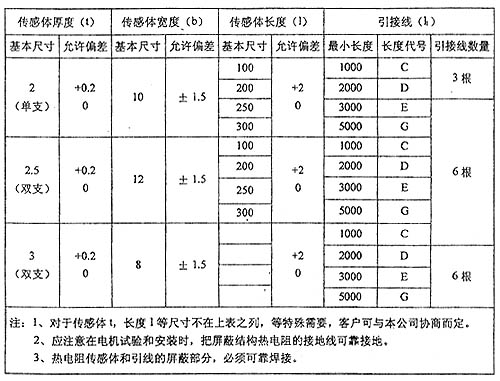

◆ 屏蔽结构外形尺寸和允许偏差
