船用控制电缆

　　执行标准：

　　本产品按GB9332(IEC92-356)标准制造。

　　用　 途：

　　本产品广泛适用于各种船舶及海上石油平台等水上建筑物的控制和类似电路。

　　型号及名称：

型号	名称
CKVV/DA	聚氯乙烯绝缘、聚氯乙烯护套船用控制电力那，DA型
CKVV80/DA	聚氯乙烯绝缘、聚氯乙烯内套、裸铜丝编织铠装船用控制电缆、DA型
CKVV90/DA	聚氯乙烯绝缘、聚氯乙烯内套、裸铜丝编织铠装船用控制电缆、DA型
CKVV82/DA	聚氯乙烯绝缘、聚氯乙烯内套、铜丝编织铠装、聚氯乙烯外套船用控制电缆，DA型
CKVV92/DA	聚氯乙烯绝缘、聚氯乙烯内套、钢丝编织铠装、聚氯乙烯外套船用控制电缆，DA型
CKV82/DA	聚氯乙烯绝缘、铜丝编织铠装、聚氯乙烯外套船用控制电缆，DA型
CKJV/DA	交联聚乙烯绝缘、聚氯乙烯护套、船用控制电缆，DA型
CKJV80/DA	交联聚乙烯绝缘、聚氯乙烯内套、裸铜丝编织铠装船用控制电缆，DA型
CKJV90/DA	交联聚乙烯绝缘、聚氯乙烯内套、裸钢丝编织铠装船用控制电缆，DA型
CKJV82/DA	交联聚乙烯绝缘、聚氯乙烯内套、钢丝编织铠装、聚氯乙烯外套船用控制电缆，DA型
CKJV92/DA	交联聚乙烯绝缘、聚氯乙烯内套、钢丝编织铠装、聚氯乙烯外套船用控制电缆，DA型
CKJ82/DA	交联聚乙烯绝缘、铜丝编织铠装、聚氯乙烯护套船用控制电缆，DA型
CKVV/SA	聚乙烯绝缘、聚氯乙烯护套船用控制电缆，SA型
CKVV80/SA	聚乙烯绝缘、聚氯乙烯内套、裸铜丝编织铠装船用控制电缆，SA型
CKVV90/SA	聚乙烯绝缘、聚氯乙烯内套、裸钢丝编织铠装船用控制电缆，SA型
CKVV82/SA	聚乙烯绝缘、聚氯乙烯内套、铜丝编织铠装、聚氯乙烯外套船用控制电缆，SA型
CKVV92/SA	聚氯乙烯绝缘、聚氯乙烯内套、钢丝编织铠装、聚氯乙烯外套船用控制电缆，SA型
CKV82/SA	聚氯乙烯绝缘、铜丝编织铠装、聚氯乙烯护套船用控制电缆，SA型
CKJV/SA	交联聚乙烯绝缘、聚氯乙烯护套船用控制电缆，SA型
CKJV80/SA	交联聚乙烯绝蜂、聚氯乙烯内套、裸铜丝编织铠装船用控制电缆，SA型
CKJV90/SA	交联聚乙烯绝缘、聚氯乙烯内套、裸钢丝编织铠装船用控制电缆，SA型
CKJV82/SA	交联聚乙烯绝缘、聚氯乙烯内套、钢丝编织铠装、聚氯乙烯外套船用控制电缆，SA型
CKJV92/SA	交联聚乙烯绝缘、聚氯乙烯内套、铜丝编织铠装、聚氯乙烯外套船用控制电缆，SA型
CKJ82/SA	交联聚乙烯绝缘、铜丝编织铠装、聚氯乙烯护套船用控制电缆，S型
CKVV/SB	聚氯乙烯绝缘、聚氯乙烯护套船用控制电缆，SB型
CKVV80/SB	聚氯乙烯绝缘、聚氯乙烯内套、裸铜丝编织铠装船用控制电缆，SB型
CKVV90/SB	聚氯乙烯绝缘、聚氯乙烯内套、裸钢丝编织铠装船用控制电缆，SB型
CKVV82/SB	聚氯乙烯绝缘、聚氯乙烯内套、铜丝编织铠装，聚氯乙烯外套船用控制电缆，SB型
CKVV92/SB	聚氯乙烯绝缘、聚氯乙烯内套、钢丝编织铠装，聚氯乙烯外套船用控制电缆，SB型
CKV82/SB	聚氯乙烯绝缘、铜丝编织铠装、聚氯乙烯护套接线船用功能控制电缆，SB型
CKJV80/SB	交联聚乙烯绝缘、聚氯乙烯护套船用控制电缆，SB型
CKJV90/SB	交联聚乙烯绝缘、聚氯乙烯内套、裸铜丝编织铠装船用控制电缆，SB型
CKJV82/SB	交联聚乙烯绝缘、聚氯乙烯内套、裸钢丝编织铠装船用控制电缆，SB型
CKJV92/SB	交联聚乙烯绝缘、聚氯乙烯内套、铜丝编织铠装、聚氯乙烯外套船用控制电缆，SB型
CKJ82/SB	交联聚乙烯绝缘、聚氯乙烯内套、钢丝编织铠装、聚氯乙烯外套船用控制电缆，SB型
CKJS/SC	交联聚乙烯绝缘、铜丝编织铠装、聚氯乙烯护套船用控制电缆，SB型
CKJS80/SC	交联聚乙烯绝缘、热塑性聚烯烃内套、裸铜丝编织铠装船用控制电缆，SC型
CKJS90/SC	交联聚乙烯绝缘、热塑性聚烯烃内套、裸钢丝编织铠装船用控制电缆，SC型
CKJS82/SC	交联聚乙烯绝缘、热塑性聚烯烃内套、铜丝编织铠装、热塑性聚烯烃外套船用控制电缆，SC型
CKJS9S/SC	交联聚乙烯绝缘、热塑性聚烯烃内套、钢丝编织铠装、热塑性聚烯烃外套船用控制电缆，SC型
CKJ8S/SC	交联聚乙烯绝缘、铜丝编织铠装，热塑性聚烯烃外套船用控制电缆，SC型
CKJG/SC	交联聚乙烯绝缘、热固性聚烯烃护套船用控制电缆
CKJG80/SC	交联聚乙烯绝缘、热固性聚烯烃内套、裸铜丝编织铠装船用控制电缆，SC型
CKJG90/SC	交联聚乙烯绝缘、热固性聚烯烃内套、裸钢丝编织铠装船用控制电缆，SC型
CKJG8S/SC	交联聚乙烯绝缘、热固性聚烯烃内套、铜丝编织铠装、热塑性聚烯烃外套船用控制电缆，SC型
CKJG9S/SC	交联聚乙烯绝缘、热固性聚烯烃内套、钢丝编织铠装、热塑性聚烯烃外套船用控制电缆，SC型
CKJ8G/SC	交联聚乙烯绝缘、铜丝编织铠装、热固性聚烯烃护套船用控制电缆，SC型

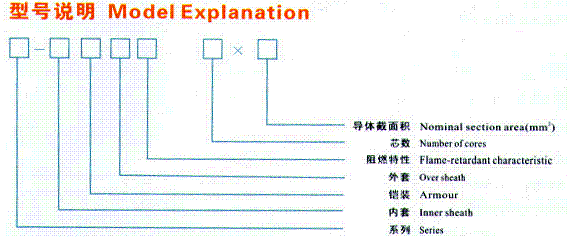

　　型号说明：

　　表示方法举例

　　船用控制电缆由型号、芯数及导体的标称截面表示。举例如下。

　　交联聚乙烯绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套船用控制电力那，单根垂直阻燃，7芯，1.0mm2,表示为：CKJV82/DA×1.0

　　使用特性

　　①额定电压：250V

　　②电缆导体的***高长期允许工作温度：

　　聚氯乙烯绝缘电缆：70℃

　　交联聚乙烯绝缘电缆：90℃

　　③敷设时电缆的***小弯曲半径见表3

电缆结构特征	电缆外径D	弯曲内半径***小
金属编织铠装型	任意外径	6D
非铠装型	D≤25	4D
	D＞25	6D

　　④电缆的燃烧特性

　　单根垂直阻燃(/DA)型电缆能经受GB12666.2(IEC332-1)规定的单根垂直燃烧试验。

　　成束阻燃(/SA)型电缆能经受GB12666.5(IEC332-3)规定的成束燃烧试验。

　　低烟低卤成束阻燃(/SB)型电缆能经受GB12666.5

　　(IEC332-3)规定的成束燃烧试验，且燃烧时烟浓度就符合GB12666.7(IEC1034)规定，燃烧析出气体水溶的pH值≥4.3，导电率≤10μS/mm(符合IEC754-2要求).
